Einleitungssystem

Einleitungssystem

Das Einleitungssystem ist eine häufig verwendete Schmiertechnologie im Maschinenbau, insbesondere in Werkzeugmaschinen. Sie kann sowohl als Verbrauchsschmierung als auch als Umlaufschmierung mit Öl eingesetzt werden. Einleitungssysteme können bis zu 100 Schmierstellen und Schmierleitungslängen von bis zu 30 Metern abdecken und arbeiten in der Regel mit Fließfett oder Öl als Medium.

Das Einleitungssystem arbeitet mittels einer Pumpe, die den Schmierstoff unter intermittierendem Druck aus dem Vorratsbehälter in die Hauptleitung fördert. Durch in Reihe geschaltete Einleitungsverteiler wird eine genau dosierte Schmierstoffmenge über Schmiermittelleitungen zu den Reibstellen gefördert, beinahe unabhängig von Viskosität und Gegendruck.
Ein Vorschmierverteiler fördert das Schmiermedium während des Aufbaus des Drucks in der Leitung. Ein Nachschmierverteiler fördert das Schmiermedium beim Entlasten oder nach dem Entlasten der Hauptleitung. Um erneut Schmierstoff in die Verteiler zu pumpen, muss der Druck in der Leitung reduziert werden, damit die erforderliche Umschichtung im Verteiler stattfinden kann. Anschließend wird der Druck erneut aufgebaut, um die Schmierstoffförderung fortzusetzen.

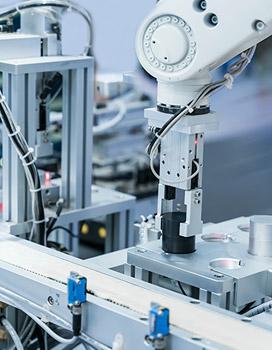

Einleitungssystem in einer Werkzeugmaschine

Vorteile eines
Einleitungssystems

  • Unkomplizierte Planung, Installation und Wartung

  • Kompatibilität mit einer Vielzahl von Schmierstoffen

  • Möglichkeit zur einfachen Erweiterung des Systems

  • Fortsetzung der Schmierung auch bei Blockaden einzelner Schmierstellen

  • Förderung des Schmierstoffs über große Distanzen und in einem weiten Temperaturbereich

  • Kostengünstiges Schmiersystem

Vorteile eines
Einleitungssystems

  • Unkomplizierte Planung, Installation und Wartung

  • Kompatibilität mit einer Vielzahl von Schmierstoffen

  • Möglichkeit zur einfachen Erweiterung des Systems

  • Fortsetzung der Schmierung auch bei Blockaden einzelner Schmierstellen

  • Förderung des Schmierstoffs über große Distanzen und in einem weiten Temperaturbereich

  • Kostengünstiges Schmiersystem

Einleitungssystem für Baumaschinen
Foerderband

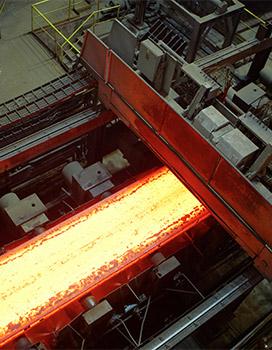

Einleitungssystem für die Schwerindustrie

Einsatzbereiche von Einleitungssystemen

– Werkzeugmaschinen
– Stahlindustrie
– Bau- und Forstmaschinen
– Förderbänder und Ketten
– Lüfter, Kühler, Temperiergeräte
– Verpackungsmaschinen
– Lebensmittel und Getränkeindustrie
– Automatisierung

Werkzeugmaschine
Baumaschine
Förderband

Einsatzbereiche von Einleitungssystemen

– Werkzeugmaschinen
– Förderbänder und Ketten
– Lüfter, Kühler, Temperiergeräte
– Verpackungsmaschinen
– Stahlindustrie
– Bau- und Forstmaschinen
– Lebensmittel und Getränkeindustrie
– Automatisierung
